电动自行车 使用维护说明书

警告：使用人在仔细阅读使用说明书、了解电动自行车的性能之前，不要使

用电动自行车，以及请用户妥善保存使用说明书。

尊敬的用户朋友：

感谢您选择购买我厂电动自行车！

本说明书为您介绍我厂电动自行车的构造、配件的使用、工贸、注意事项和保养方法等内容，请您认真阅读说明书，了解电动车使用常识，能够轻松向如地操作，从而保障您在旅途中安全行驶。

为了有效的保护和尽可能方便您的用车，当您发现无法自行解决的问题或更换零部件时，请与我厂电动自行车销售店或维修站联系购买标准零部件。此外，在您购买本公司产品时，请将“用户报修凭证”详细填写完整、清楚， “用户保存”联妥善保管，另外两联交付本公司驻贵地服务站，方便我们能及时联系和为您服务。

真心伴您安全远行，给您自由便捷的生活！

“您的选择是我们服务的开始！”从今天起，我们将竭诚为您提供方便、及时、快捷、满意的服务！请仔细阅读本说明书并遵分各项规程和说明。未了解车辆特征前请不要使用（对“危险”、“警告”、“注意”条款，请认真阅读）。

说明书阅读之后，请妥善保存．

执行标准： GB 17761 一 2018

电动自行车使用安全特别提示

1 ．使用人遵守交通法规，注意行车安全。

1 ）严禁 16 周岁以下人员驾驶电动自行车上道行驶；

2 ）电动自行车应当在非机动车道内行驶，最高时速不得超过 25km / h ；在没有非机动车道的道路上，应当靠车行道的右侧行驶； 3 ）不要将电动自行车借给不会操纵的人员行驶，以免发生伤害；

4 ）电动自行车应当按法律法规规定搭载人员或物品；

5 ）骑行时佩戴头盔，保障骑行安全；

6 ）雨、雪天骑行，制动距离会延长，注意减速慢行；暴雨等恶劣天气，尽量避免出行。

2 ．使用人注意电动自行车使用安全。

1 ）电动自行车不要停放在建筑门厅、疏散楼梯、走道和安全出口处；

2 ）电动自行车不要在居住建筑内充电和停放，充电时应当远离可燃物，充电时间（ 3 一 8 小时为宜）不宜过长；

3 ）蓄电池的正确使用和保养方法；废旧蓄电池不可擅自进行拆解，应当由相关专业部门组织回收；

4 ）充电器的安全使用方法和警示用语；更换充电器时，应当和蓄电池型号匹配；

5 ）水洗的注意事项：

电动自行车日常清理，可用湿布清理整车外壳，如需深度清理一一水洗，可到专业维修点，由专业人员进行水洗、维护。

6 ）调整车把或鞍座时，应当注意不得露出把立管、鞍管的安全线标记（适用时）。

3 ．做骑行前的检查，如有异常请及时进行维修或找专业维修。 如：

1 ）检查电源电路、灯光照明电路等状态；

2 ）检查前、后制动系统能否正常工作；

3 ）检查车把及前后轮的紧固状态；

4 ）检查轮胎的气压；

5 ）检查反射器是否破损或污染。

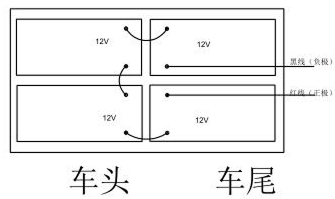

电池连接示意图

48V12AH电池安装示意图

电池安装注意事项说明：

1、电池连接固定牢靠，安装时必须紧固，焊接牢靠并盖好绝缘护套；

2、严禁电池连接线之间交叉、挤压；

3、严禁电池之间挤压电池连接线；

4、更换电池连接线时请使用我司专配的全新电池连接线；

5、请在专业安装人员（我司指定机构）及说明书指导安装。

！警告

a、为了您和爱车的安全，请严格按照电池安装示意图接线，如电池连接线破损，请及时到我厂专卖店维修。

b、请使用专用充电器。

安全驾驶注意事项

请您遵守交通规则，安全行驶车速请控制在安全车速内。（注本车的安全车速为15Km/h）。

在您驾驶之前，先熟悉本说明书的内容。然后找个空旷场地训练，以完全掌握该车的驾驶要领及熟悉其构造，这是安全驾驶的基础。

！警告

切勿借给或让不熟悉和不会驾驶的人员使用。

a、雨雪天行车要加倍注意安全

雨雪天因地面潮湿会带来危险！因此，应避免高速行驶、转向要特别小心。特别应记住：雨雪天要提前制动以防意外。

b、正确使用头盔

行驶时将适合自己的安全头盔正确戴在头上，并系紧带子。

c、正确穿着

穿着要色彩鲜明，全身活动自如，不紧身、袖口不张开的服饰，尽可能穿低跟的鞋子。

注意：为了便于维护、检修和服务，本公司生产的每辆车都有其车架号码及电机号码，以此帮助经销单位为您提供更好的服务。

车驾号码压印在车架头管上。电机号码压印在电机外端盖上。

d、载物不宜过重

载物与不载物时，其手把的操纵感不同，载物过多，手把易颤动出现危险。该车的额定负荷为 1 人。纳物箱容纳 2kg 以下，载重过多出现的危险性越大。

注意：除规定位置外其它部位不可任意载物，电动机旁请勿塞放棉纱布之类物品。座垫下方（纳物箱以外）不可乱放物品，以免损坏护板。以防发生意外。

e、行驶前的检查、清洗及保养

请您务必养成出发前检查的习惯，定期检查，经常清洗，最好用软布洗擦。

注意：洗车时，不可直接向制动鼓、电机及前后轴处泼水，以防止进水影响使用性能和寿命。洗车时，不可使用蒸汽或高压水管。

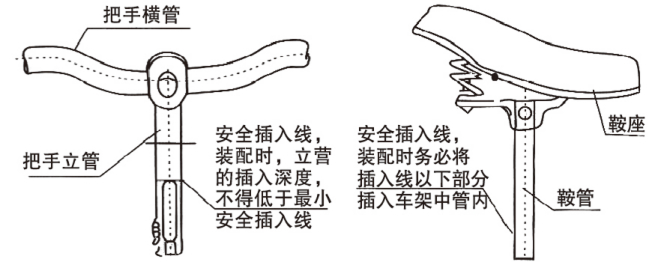

f、车把和鞍座的调整

调整车把、鞍座高度时，切不可超过立管、鞍管口的安全刻线，对把横管，把立管、鞍座、鞍管调整后，应注意紧固，推荐力矩为18N.m 。

g、安装、提携电瓶及充电时注意安全

本车使用电池盒端和连接线端的两个金属触点不能用湿手同时触摸，更不能与金属同时接触，否则将产生较大的短路电流而引发事故。

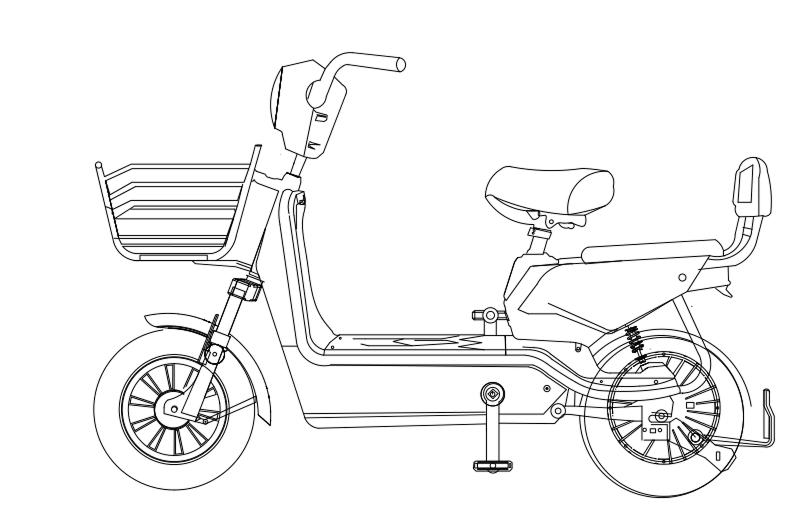

电动自行车整车示意简图

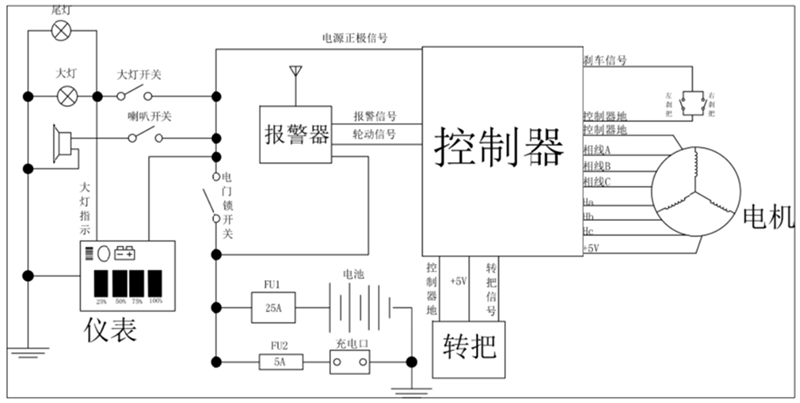

电气原理图

骑行前的仪表检查和功能使用

1 、电源指示灯：接通电源该灯亮表示电源已接通。

2 、转向指示灯：打开转向开关，无论左转或右转，此灯有规律闪烁，说明前后端的左或右转向灯已接通。

3 、电压表：接通电源开关，电压表指针所指位置表示电源的容量状况，当指在绿色下面边缘处时，电池容量约为其额定容量的 60 ％。当指在黄色下边缘时，电池容量约为其额定容量的 40 ％。因此，当您发现指针已靠近黄色中间时，请及时充电。

4 、欠压指示灯：当该灯亮时，表示电瓶需要补充电，请及时补充电。

骑行前的开关检查和功能使用

1 、电源开关 ON （接通）钥匙在此位置电源接通，可启动电机。行驶时，不可取下钥匙和关闭电源。 OF （断开）切断电源电机停转，可以取下钥匙，以防止被盗，钥匙可取下或插入。

    注意：当您离开车时，请加防盗锁。

2 、大灯开关

按下大灯开关大灯、后尾灯亮。再按一下熄灭大灯、后尾灯。

3 、调速把

逆时针旋转加速，顺时针旋转减速。放松复位，电机停止旋转。

4 、喇叭开关电源开关在 ON 位置，按下喇叭按钮即响；非必要时和禁止鸣喇叭道路请不要使用，以防止噪音污染。

5 、转向开关

转弯或改变车道时使用此开关，左转向左拨，右转时向右拨，转向结束，将按钮置于中间，信号即熄灭。

反射器检查

侧反射器和后反射器要保持无破损和污染，有异常及时更换，保障骑行安全

正确驾驶

a、启动方法：

启动前：站立在车的左侧将主支架立起，查看整车有无异常。

1 、电源开关旋至 ON 位置，各种灯光是否亮，各开关是否起作用，喇叭是否响，闸把开关是否正常；如无异状，将主支撑放平使车后胎着地。

2 、电机启动

当您坐稳在车上后，缓慢向内旋转调速把，车就会起动行驶，然后再缓缓地加速。

b、速度调整

通过调速把可以进行加减速调整。旋转 … … 加速要慢慢加速。刚起步或上坡时慢慢加速，电机功率便会加大，回位 … … 减速。

c、制动器的使用

前后制动先后制动，效果最好。

1 、将调速把迅速回位后，握紧刹车握把。

2 、刹车时缓慢制动，然后拉紧的做法最为理想。

3 、不可急刹车、猛转向。紧急刹车、猛转向是造成侧滑或翻车的主要因素，极其危险。

注意：只刹前轮或后轮，车可能会出现横滑，因而及其危险。

d、驾驶时注意事项

1 、保持自然姿势，方能驾驶自如 。

2 、两轮车的操作安全性与乘坐位置有影响，坐时请经常保持在座垫的中部，以防前轮负荷减轻，手把颤动而造成危险。

3 、在路面损坏或碎石铺成的路上加速比较困难，应慢速行驶，注意观察。

4 、雨雪天，路面潮湿容易侧滑，要集中精力，随时准备并提前制动，清洗车辆或水中行驶后要特别注意制动器的工作状况，清洗或水中行车后，制动效果可能降低，这时应慢速行驶注意安全，轻轻制动直至恢复正常状态。

5 、在大雨暴雨天气，路面积水超过车轮电机外缘最低位置时，请您不要在水中骑行，避免电机、后制动器可能出现的性能故障。

e、停车方法

1 、发出信号，接近停车地点。

① 提早将转向灯打开并注意后方、侧方车辆，慢慢停靠。

② 调速把回位，提早使用前后刹车。

2 、车辆完全停止时，转向灯开关熄灭，电源钥匙拨至 OFF位置。

3 、停车时，人站在左侧及平坦的地上踏住主支架踏杆，用力下踏，右手上提。

注意：当您离开车子的时候，为防止车子被盗，请务必将防盗锁锁定并带走钥匙。

注意：不准在踏板上载孩子和物品骑车，要遵守交通规则。牢记安全速度。

蓄电池的充电和维护

本车应用免维护铅酸蓄电池，使用温度在一 15 ℃ 至 45 ℃ 范围内，最好在 20 ℃ 士 10 ℃ ，过低会减少其有效容量，过高会影响其使用寿命。因此在冬天或寒冷地区，一次充电后的续行距离减少是属于正常情况，当气温回升至 20 ℃ 以上，其功能自然恢复。电池是保护本车良好性能的重要部件，请注意妥善保护，请您每次骑行时不能将电能用至最低允许电压，当欠压指示灯闪烁发亮时，您必须要对蓄电池充电。最好养成每天骑行后充电的习惯，这对电池寿命大有益处。

注意：

购买的新车，由于出厂，运输等，可能使电池的电量不足。请您一定要先将电池充满后（首次充电建议充电时间为 8 小时）再使用电力驱动。

如果您长时间不使用，请务必定期 1 个月给电池补充电 1 次，否则长期不使用存放会严重缩短电池寿命。

不要随意丢弃废弃电池，以免污染环境。

充电器的使用和维护

① 认真检查充电器的额定输入电压（ AC22Ov ）与电网电压是否一致。

② 电池可以直接放在车上充电，也可以卸下来带到室内等合适的地方充电。冬季寒冷地区宜在室内充电。

③ 请先将充电器的输出端插头与电池的充电插孔连接妥当后。再将充电器的输入端插头接通交流电源，电源指示红灯亮。此程序不准逆向操作。

④ 此时充电器的充电指示红灯亮，表示电池正在通电；当指示灯由红灯转为绿灯时，己充满电 80 % ，此时电池已可用，建议再充电（ 1 一 2 ）小时，确保电池充饱。

⑤ 充电时间一般不超过 8 小时，否则电池过充后影响寿命。

⑥ 充电器及线皮严禁重压，以免造成短路。下雨天禁止将淋湿的雨具同充电器一起放入座桶。

充电器注意事项

充电时，请放置在儿童无法触摸到的安全场所。

严禁在没有充满电的情况下就开始使用，否则会影响电池的寿命。

充电器内含有高压电路，请勿擅自拆卸。

使用和存放时，应注意干燥、无雨水、露水，并防止液体和金属屑粒渗入充电器内，谨防跌落及撞击，以免造成事故和伤害。

充电时勿以潮湿的手插拔插头。

充电器在充电时切勿加盖任何物品。

本充电器为户内使用型，请在干燥、通风良好的环境下使用。

当您在充电过程中，闻到异味、温度过高、充电时间逾 8 小时充电器指示灯仍未转为绿灯时，请立即停止充电，并送至经销处检修。

充电时，毋将充电器放在鞍座上，以免影响充电过程中充电器的散热效果。

充电时务必将电门锁关闭，以免充电过程中无意转动转把造成飞车等意外伤害事故。

注意：请勿使用其他品牌、规格的充电器充电，其他类型的蓄电池也不宜使用本充电器，否则造成损坏本公司概不负责。

充电器不要随车放置在尾箱内，否则会因颠簸、震动、潮湿等导致充电器损坏。

如果电源损坏或充电系统出现故障，应到制造厂制定的维修店更换和维修。

电机和控制器的使用与维护

定期检查电机两端盖螺钉是否松动。

定期检查电机接线与机壳绝缘情况。

定期检查控制器的接线是否松动。

定期检查保险丝是否松动。

注意：在雨水天使用，不能让电机在深水中行驶，更不能让雨水超过后轮中轴位置；您在使用过程中，注意检查电机与后平叉的紧固状态，若发现螺母有松动现象，及时紧固或请专业服务人员检查处理。

检查与维修

为延长车辆使用寿命，使之能安全舒适的行驶，请定期对之检查保养，车辆长期停止使用时，也应实施定期检查。

新车在行驶 300 km 时，要进行检查保养。

检查时要充分注意安全

① 选择宽敞平坦的地方，支起主支架。

② 需要行驶检查时，要在安全的地方进行，同时要注意周围的安全。

③ 通过检查如果发现有异常，请您排除异常后再驾驶。如若自己难以解决的项目，可委托维修站进行检查。

a、操作部位的检查

1 、查看前叉是否弯曲、损坏。前叉有无损坏，上下晃动车把检查有无因前叉弯曲而产生的异常响声。前叉有异常时，请去经销单位检查维修。

2 、制动器的检查。刹车的自由间隙，是否在规定的范围之内（ 10 一 15mm ）。测量可知如果不对，应对其进行调整。刹皮磨损严重的（超过 2 / 3 ）要求及时更换。

注意：刹车调整后，一定要拧紧刹丝固定螺钉。以防行车时出现危险，同时要保持先断电后制动。

3 、制动的效果。在干燥平坦路面低速行驶，分别使用前后制动器，检查其各自的制动效果。

注意：握紧制动杆时，如果仍不能起到效果，则应调整刹车块同轮圈的距离。雨、雪天骑行应增加制动距离。

4 、轮胎的检查。在轮胎冷却状态下，用轮胎气压表检查。

注意：轮胎压力失常、龟裂、损伤及异常磨损等是造成转向不良、轮胎爆裂的原因之一。

您的车辆经常与地面接触，地上的石子、玻璃、钉子会对您的车辆造成损伤，所以行车时，您一定要注意观察，另外还要经常检查轮胎的接地面及侧面有无明显的龟裂、损伤、是否刺入了钉石、玻璃等锐物，有无因长期行车而出现的异常磨损。

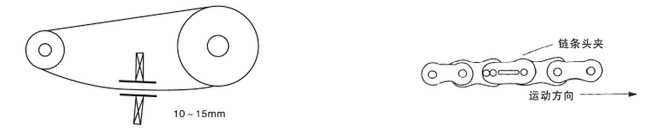

5 、链条的调整。先松开后轮轴螺母向左或向右转动调正螺母来校正链条的松驰度。在调整链条的同时也必须保持前后链轮对准，成为直线，

调整好后，再重新固定好后轴螺母，锁上调整螺母进行最后检查以使两个链轮中心的松动距离为10 一15 毫米。

警告：这些建议是最大的时间间隔，实际上每次驾驶前都应检验调整链条，链条过度松驰，可能引起链条脱链的事故，或造成严重损伤。

小心链条头夹的开口端要背向运动安装。

b、轮胎槽纹的深度

查看轮胎磨损情况，检查槽纹的深度，轮胎使用至胎面磨耗标志时，应更换轮胎。当轮胎有异常时，请去经销单位检查或更换新轮胎。

c、蓄电池液量的检查

本车采用的是无需维修的密封式蓄电池，无需检查或补充蓄电池液，如感觉异常，请到维修站去检查。

注意：因为是封闭式，所以切不可将电池拆开，如果长期不用由于自然放电，电量会逐渐变少，因此，应将电池取出保存，如果在车上保存，则应把负极断开。

d、检查车身各部的润滑状态

检查车身各部加注润滑油的量是否充分，各操作手柄转动是否灵活，若不灵活，应向各条拉紧线旋转中心轴处加入适当 20 号机油，用油壶滴注即可，但电气开关内及车闸制动区不能注油。

e、刹车调整方法

检查右刹把，当刹车把手的行程达 1 / 2X 时，应达到完全制动。

f、飞轮的使用及保养

1 、新车使用时请确认飞轮润滑。

2 、每三个月定期清洗飞轮，并注专用润滑油。

g、后刹车系统的调整

1 、检查左刹把，方法同前刹把检查方法。

2 、调整调节螺丝，直到达到要求。如果调整无效，则应松开刹车钢丝固定座上螺母，抽紧或放松钢丝直到达到要求。

1 调节螺母

2 杀车钢丝固定座

3 间隙微调螺钉

4 刹丝钢丝

3 、如果仅用上述方法调节不理想，还可以同时调节间隙微调螺钉，保证内部刹车块两边间隙相同，用几种方法联动调节，直到达到要求。

h、保险丝的更换

电源开关旋至OFF检查保险丝是否完好。如果保险丝断开，则需立即更换。

1、拔出保险丝盒。

2、打开保险丝盒，将保险丝管取下。

注意：

保险丝的插入部位如果松动，即可造成保险丝发热从而导致意外事故。

更换烧坏的保险丝时，一定要使用规定型号和规格（25A）的保险丝。

如果使用了超过规定容量的保险丝，则会导致主线束发热或烧坏。

如果更换后，保险丝即刻烧断，则应考虑保险丝以外的原因，待查明原因并调整后更换新的保险丝。清洗车辆时，应注意避免以强烈的水流冲击保险丝管的部位。

技术参数

注：本说明书的所有资料、图片、技术参数均采用出版时最新产品。由于产品变化将导致技术参数的变更及性能的提升，如出现此情况，恕不另行通知，敬请谅解。

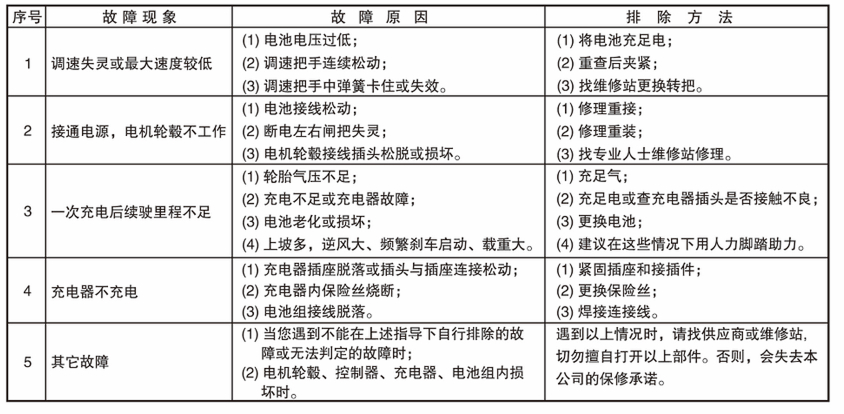

故障现象与排除

售后服务及保修范围

尊敬的用户欢迎您使用本公司生产的电动自行车，为了切实保护您的合法权利．完善产品质，民事责任制度，便于服行三包义务和承担责任．请您妥善保存此卡。凭卡及购车发票可以到手车单位得到三包服务

一、三包原则

1、在您购车时．应当场检验，正确调试，并有权向销协人员要求提供真确的使用方法和维护事项，提供有效的发票和保修卡及维修单位、地址、联系电话。

2 、用户应按产品使用手册正确操作使用。凡因制造商原因导致发生性能故障，根据 《 中华人民共和国产品质量法 》 、 《 中华人民共和国消费者权益保护法 》 及 《 部分商品修理更换退货责任规定 》 等国家有关产品三包规定，由本公司统一从行三包义务。

3 、“三包”范围以外的故障及”三包”期以后的主要件本公司仍负责修理，但酌悄收费。

4 、超“三包”期以后的电池更新，本公司一律按出厂价供应，但电池必须一比一的收回，返回电池制造厂，以免污染环境。

二、三包修理范围及期限

1、整车的车架、前叉、车把等大件若出现自然开焊、脱焊、断裂等现象，一年内予以更换、修复

2 、电机发生内部齿轮断裂，轴承破碎，电机壳开裂，绕线组摄坏等。有刷电机一年内予以更换三年内予以维修，无刷电机一年内予以更换五年内予以维修（人为损坏不属此范围） 。

3 、控制器、充电器发生故障无法修复的，一年内均予更换。电气显示仪表发生故障无法修复的，一个月内均予更换，调速把、刹车把电开关发生故阵无法修复的三个月内均予更换（人为损坏不属此范围）。

4 、电池在正常使用保养的条件下．在三包期间内，电池出现漏液、断格的予以更换。

5 、其余未及事项，由于部件损坏而影响骑行的，原则上三个月内给予更换，过三个月后，收取成本费给予更换。

上述免费服务期限以购车日期为准，三包期均不重复计算

三、不属“三包”的范围和内容

、冲撞锤击，超负荷及化学腐蚀造成损坏的车辆。

2 、用户未按“使用说明书”的规定使用，保养及调整造成的故障。

3 、用户自行改装，拆修造成损坏，以及自行分解，使用故障原始状态破坏，无法进行技术鉴定和分析的故障。

4 、用户使用．保管不当成愈外事故造成的故阵。

5 、无保修卡，发票或票卡不符的车辆。

6 、未经特约维修单位同意自行修理的费用。

7 、售后外观损伤的。

8 、易损件、消耗品不属“三包”范围。

易损件、消耗品具体内容如下：车闸闸皮、保险丝、灯泡、内外胎、全车塑件、刹把、喇叭、脚蹬、反光片、后视镜、辐条、接插件、触点等。

保修卡

购车日期：    年    月    日                                                           （第一联：留存联）

保修卡

购车日期：    年    月    日                                                           （第二联：备案联）

保修卡

购车日期：    年    月    日                                                           （第三联：购车联）
